一、工作原理及產品特點

金屬管浮子流量計是根據可變面積測量原理，采用雙看門狗加工業級抗干擾能力的 CPU 及附加電路設計生產的流量儀表。 適用于液體、氣體介質的流量測量；具備現場指示和電遠傳功能。在此基礎上，應用單片機技術，使 其功能智能化，不僅具有標準兩線制 4 ～2 0 m A D C 的信號輸出，同時具備現場流量累積、數字通訊、控 制報警、現場修改測量參數、不同供電方式等多種功能。

金屬管浮子流量計以其結構合理、堅固耐用、壓力損失小、測量范圍寬、使用維護方便等 優點 ，廣泛 應用 在石 油 、化工 、冶金 、制藥 、釀造 、環保 、發電 等領 域中 的 流量 控制 與 測量 系統 。

二、技術參數

■測量范圍：水（20℃） 1.6～200000L/h 空氣（20℃、0.1013MPa） 0.05～5000m3/h

■量 程 比：1 0 ：1 2 0 ：1

■精 度：1.5 級 1.0 級

■壓力損失：1.5KPa～38KPa(見流量表)

■壓力等級：DN15～DN50 標準型 PN4.0MPa 特殊型 PN25MPa DN80～DN200 標準型 PN1.6MPa 特殊型 PN16MPa

■介質溫度：-80℃～+200℃標準型 0℃～+85℃防腐型 ≤ +400℃高溫型

■介質粘度：DN15 η＜ 5mPa·S 浮子號 15BF-1、15BF-2、15BF-3

η＜ 30mPa·S 浮子號 15BF-4、15BF-5、15BF-6、15BF-7、15BF-8

DN25 η＜ 250mPa·S DN50 η＜ 250mPa·S DN80 η＜ 280mPa·S DN100 η＜ 300mPa·S DN150 η＜ 380mPa·S DN200 η＜ 380mPa·S

■環境溫度：- 4 0 ℃～+ 1 2 0 ℃（電信號輸出≤ 7 5 ℃）

■法蘭標準：GB9119 -2019 PN1.6MPa

如果用戶要求實現其它標準的法蘭連接，本公司可按用戶提供的法蘭標準制造。

■電氣接口：M 2 0 × 1 . 5

■防護等級：I P 6 5

■儲 存：-20℃～+60℃

■溫 度：＜ 90%RH

■防爆等級：ia Ⅱ CT5 d ⅡBT5

■輸 出：4～20mADC(兩線制) HART 協議

■供電電源：2 4 V D C

三、產品結構與分類

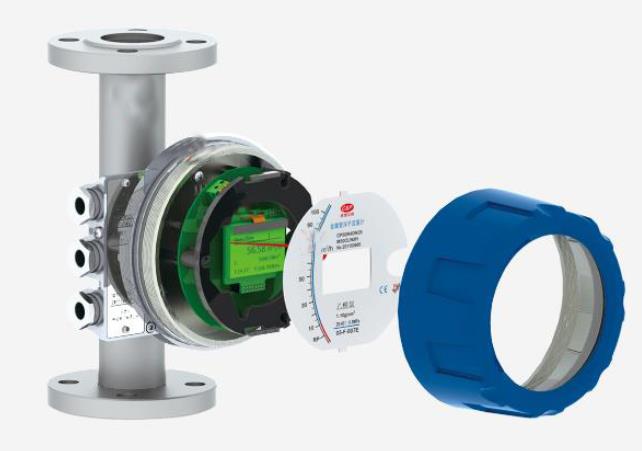

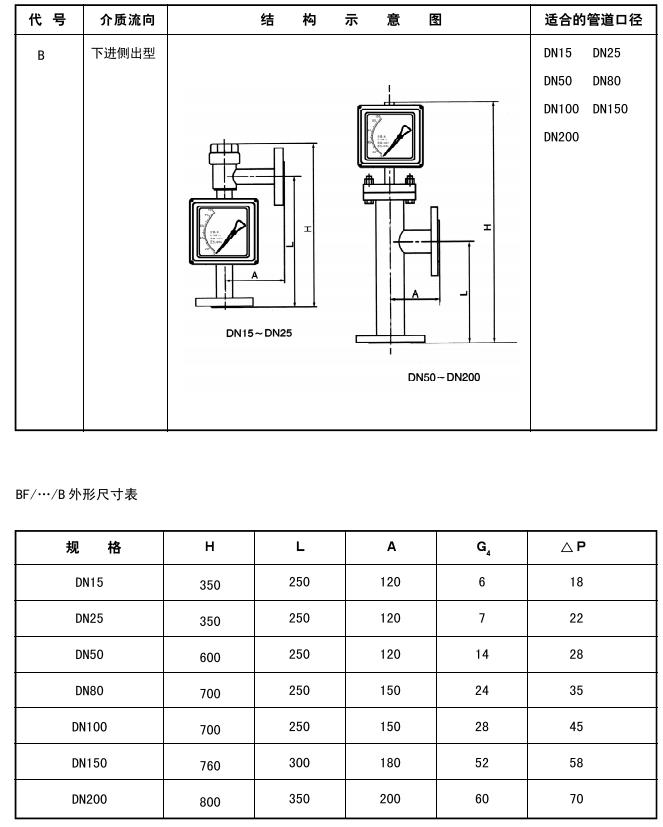

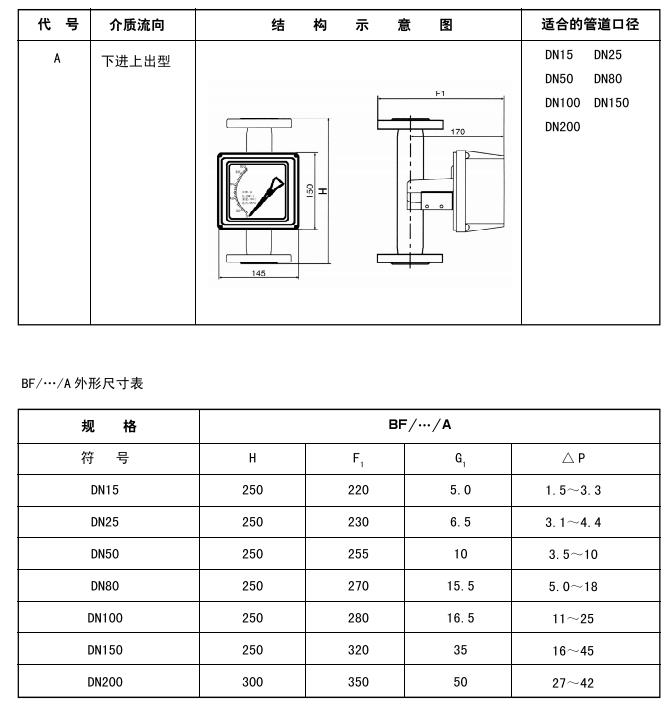

金屬管浮子流量計由測量器和指示器兩部分組成。為適合不同的介質流向，測量器分為 5 種 形式。為適合不同的用戶要求，指示器分為 1 0 種形式
